储能式螺柱焊机可将螺柱、销钉等类似的元件焊于金属工件上。在焊接过程中,通过螺柱尖端使储能电容放电,放电时间0.001-0.003秒,不需要气体或陶瓷环保护,熔深约0.1mm。这种方法适用于厚度0.5mm以上的薄板焊接,板面无焊缝、背面无压痕、变色、变形等缺陷,适宜表面要求装饰效果的场合。板厚与螺柱直径比小为1:10。

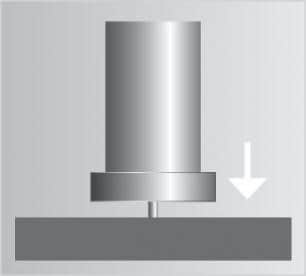

螺柱尖端接触工件,扣动焊枪开关,通过元件尖端使储能电容放电。
电弧点燃,在螺柱和工件表面产生一层薄的熔化金属,熔深约0.1 mm。

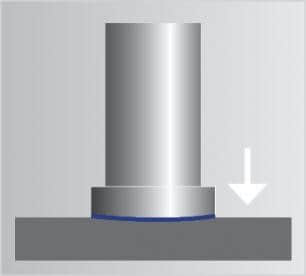

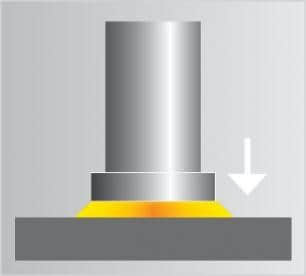

螺柱插入熔池,金属凝固,螺钉被焊牢。

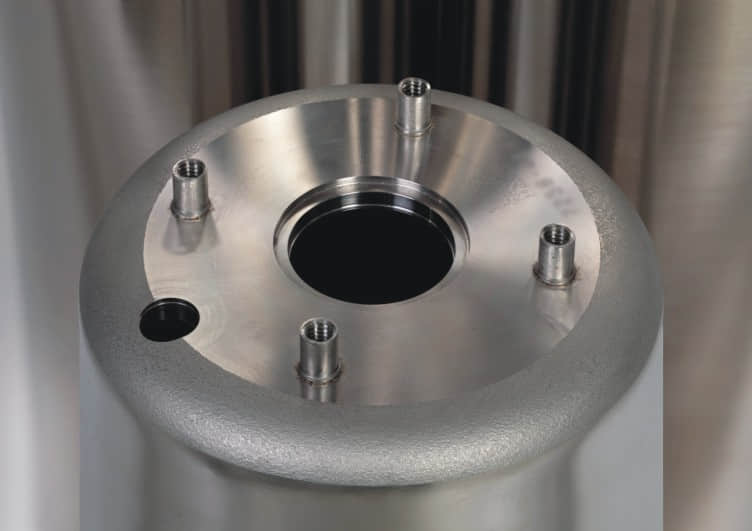

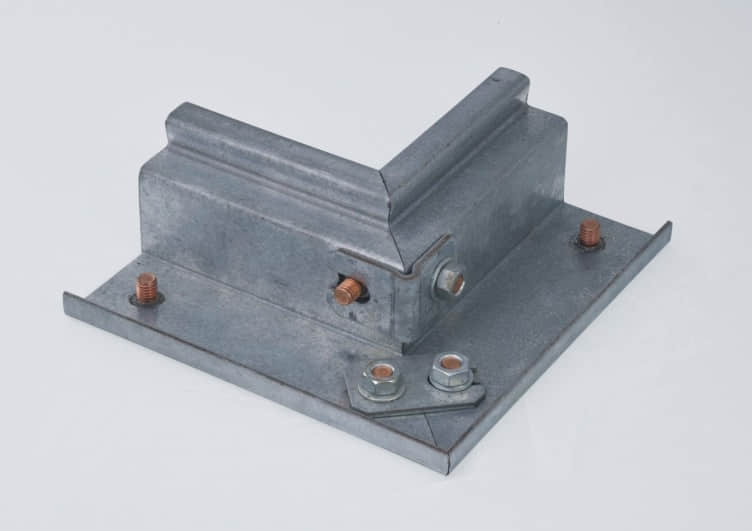

铝和不锈钢幕墙、电梯制造、电气控制柜制造、厨具制造、通讯设备制造、医疗器械制造、供暖和空调设备制造、食品机械制造、五金制品、广告牌和标识牌制造等。

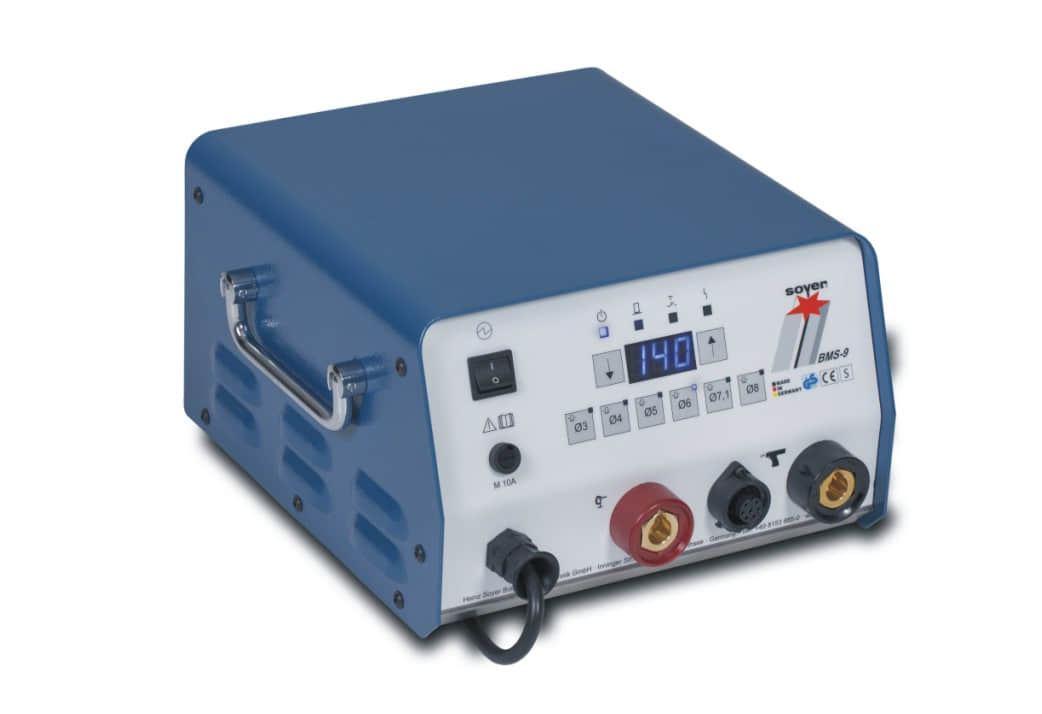

BMS-9/BMS-9 V

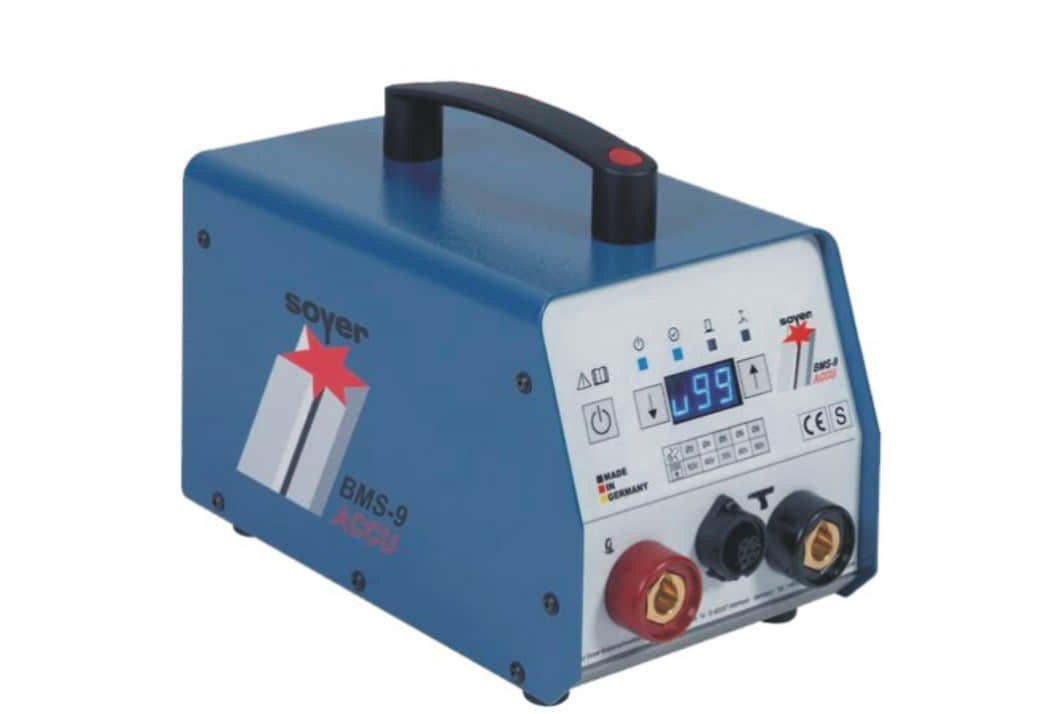

BMS-9 ACCU

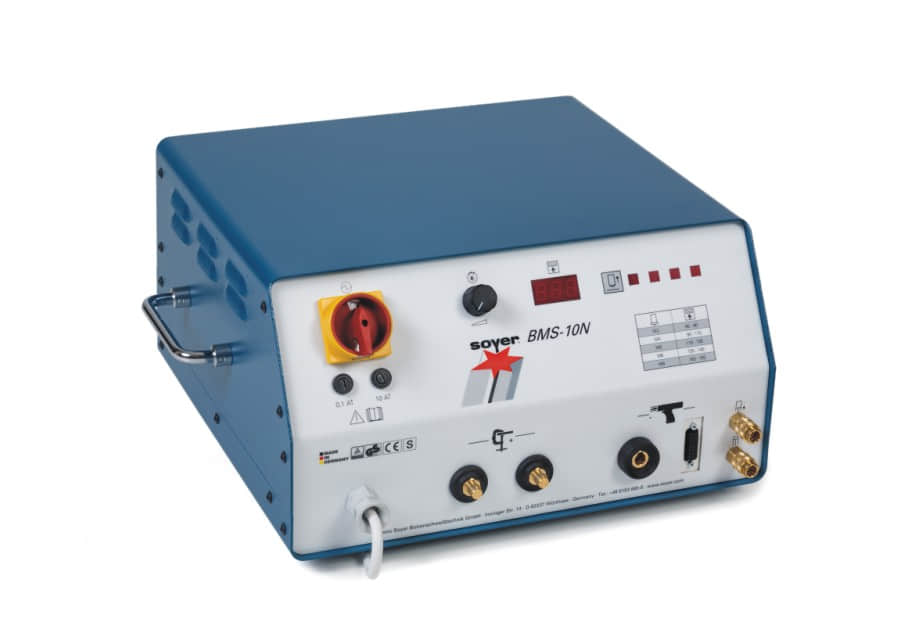

BMS-10 N/BMS-10 NV

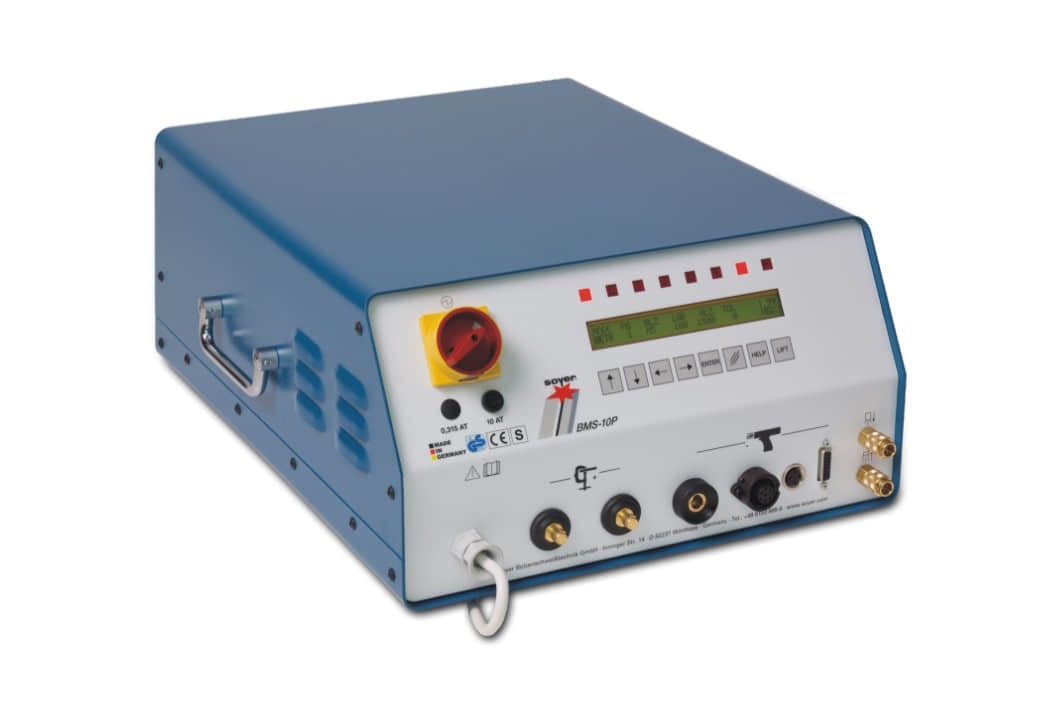

BMS-10 P
① 可焊接碳钢、不锈钢、铝、铜等材料的螺钉。
② 持续显示储能电压,不受输入电压波动影响,可自动适应电网变化,过温自保护功能。
③ 具有错误代码显示功能,内置恒温风扇和过热安全控制。
④ 符合欧洲标准(EU标记),安全认证GS/CE/S。
⑤ 面板为液晶显示,微处理器控制,具有专家焊接规范。
⑥ 体积小,重量轻,操作简单。
⑦ 220V交流电源,超宽的电压输入范围:115V-230V。
⑧ 质量稳定一致,节能效果显著,符合DIN EN ISO 9001标准。
型号 | BMS-9 | BMS-9 V | BMS-9 ACCU | BMS-10 N | BMS-10 NV | BMS-10 P |
焊接范围 | M3 - M8 Φ2 - 8 mm | M4 - M10 Φ4 - 10 mm | M3 - M8 | M3 - M8 Φ2 - 8 mm | M3 - M12 Φ3 - 10 mm | M3 - M8 Φ2 - 8 mm |
焊接材料 | 碳钢、不锈钢、铝和黄铜(M8或Ø 8 mm的铝和铜合金需取决于实际产品要求) | |||||
标准焊枪 | PS-9/9K (可选PS-1K接触式焊枪) | PS-9K ACCU 接触式焊枪 | PS-1K (可选PS-1/PS-3提升式焊枪) | PS-3 (可选PS-1K接触式焊枪) | SK-5AP焊头 | |
充电电容 | 66000 μF | 99000 μF | 200000 μF | 88000 μF | 132000 μF | 99000 μF |
控制方式 | 微处理器控制 | |||||
充电电压 | 50 - 200 V(BMS 9 ACCU:50-100 V),可调节 | |||||
焊接时间 | 0.001 - 0.003秒 | |||||
焊接频率 | 大可达30个/分钟,取决于螺柱直径 | |||||
输入电源 | 115/230 V, 50/60 Hz, 16/10 A | 100-240 V,50/60 Hz | 115/230 V, 50/60 Hz, 16/8 A | 115/230 V, 50/60 Hz, 16/10 A | ||
重量 | 8.5 kg | 6.6 kg | 19.5 kg | 20.5 kg | 26kg | |
外观尺寸 (宽×高×长) | 295 × 170 × 295 mm | 180 × 235 × 300 mm | 430× 220 × 430 mm | 430 × 220 × 560 mm |
